軌道式激光雷達3D掃描儀盤庫系統

2021-07-23 應用知識 加入收藏

軌道式激光雷達3D掃描儀盤庫系統是在需要測量的料棚上方安裝導軌，軌道式激光3D雷達掃描儀在軌道上根據軟件管理平臺設置的程序勻速運行，在運行的同時，將接收的信息處理后傳輸?shù)杰浖?

軌道式激光雷達3D掃描儀盤庫系統是在需要測量的料棚上方安裝導軌，軌道式激光3D雷達掃描儀在軌道上根據軟件管理平臺設置的程序勻速運行，在運行的同時，將接收的信息處理后傳輸?shù)杰浖芾砥脚_(tái)，軟件管理平臺利用信息處理技術和圖像處理技術，呈現出料場的三維立體圖像。

由于激光掃描的速度和分辨率很高，整個料場的料位掃描由一臺軌道式激光雷達3D掃描儀完成，所以上位機上呈現出的三維立體圖像更為逼真準確。具有精確計量、物料體積精確計量的自動計量系統，能對存放在倉儲的材料進行精確的物位、體積和質量的測量。

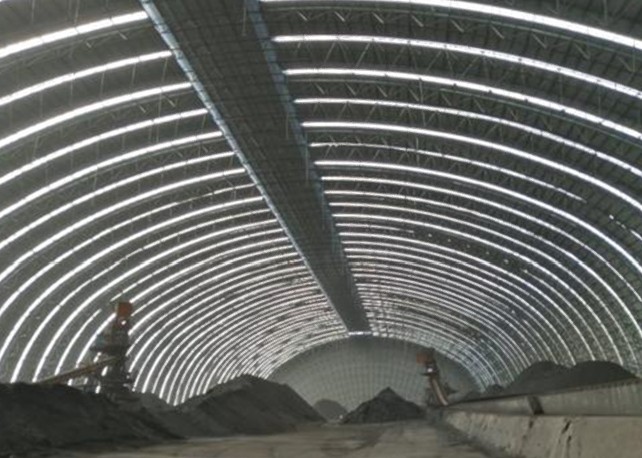

安裝方式及應用

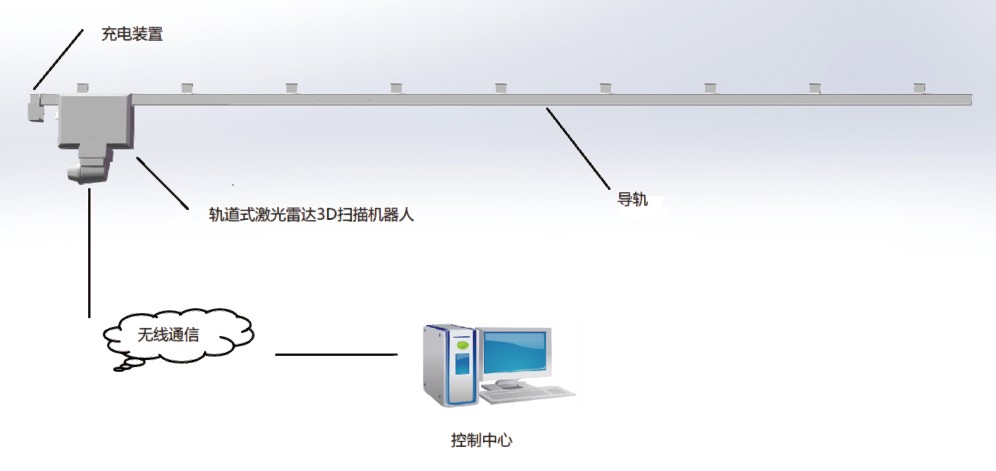

系統組成：
3D掃描軌道機器人盤庫系統包括：3D掃描軌道機器人(定位裝置、無線通信裝置、驅動系統）、軌道系統、充電系統、軟件管理平臺等。

檢修平臺：
由于軌道的安裝位置比較高，不方便檢修，把軌道上的末端作為檢修平臺，當需要對3D掃描軌道機器人維護時，3D掃描軌道機器人運行到檢修平臺，方便檢修。

自動充電：
上電之后，軌道式激光雷達3D掃描儀在軌道上勻速運行，軌道式激光雷達3D掃描儀的電量低至設定值時，自動運行到充電裝置處充電，直至充電滿足運行電量要求，充電結束后，繼續在軌道上勻速運行。

產品優勢：
1. 軌道式激光雷達3D掃描儀實現了長時間，大跨度連續掃描；
2. 軌道式激光雷達3D掃描儀掃描精度高，速度快，一次安裝固定路線，穩定無偏差，簡單易操作。
3. 對整個料場進行數據采集，可以實現該料場內料堆的全范圍覆蓋。
4. 料場中每個料棚有多種物料，同一種物料有多堆的情況，使用該設備可區分盤點，料堆形狀不受限制。
5. 掃描出的數據在數據處理軟件中可真實的顯示現場的實際情況，實際料堆形狀，很容易讓人辨別各堆。
