3D雷達料位計的功能特點詳解
一、3D雷達料位計的工作原理
3D雷達料位計的核心原理是 調頻連續波雷達 結合 多發多收天線技術。
您可以將其理解為一個高級的、能夠生成“三維地圖”的雷達系統。以下是其工作步驟的分解：
發射調頻連續波： 雷達的天線會持續不斷地發射頻率隨時間線性變化的電磁波（通常是微波段），而不是像脈沖雷達那樣發射單個脈沖。例如，在一個周期內，波束的頻率從低到高平滑地掃描。
接收反射信號： 發射出的波遇到物料表面后會發生反射，這些反射波被雷達的多個接收天線同時接收。
計算頻率差： 由于電磁波在傳播過程中需要時間，當接收天線收到反射波時，此時發射天線發出的波的頻率已經發生了變化。將接收到的信號頻率與當前發射的信號頻率進行混合比較，會產生一個頻率差（差頻信號）。
關鍵點： 這個頻率差與雷達到物料表面的距離成正比。距離越遠，頻率差越大。通過測量這個頻率差，就可以精確計算出距離。
生成三維點云： 這是“3D”的由來。通過精心設計的多發多收天線陣列，雷達可以同時從多個角度接收同一表面的反射信號。
利用波束到達不同接收天線的相位差，可以精確計算出反射點相對于雷達的水平方位（X和Y坐標）。
結合第3步計算出的距離（Z坐標，即高度），對于物料表面的每一個反射點，系統都能獲得一組精確的三維坐標（X, Y, Z）。
三維建模與分析： 成千上萬個這樣的三維坐標點構成了物料表面的三維點云模型。強大的內置軟件會分析這個三維模型，不僅可以得到平均料位，還能計算出：
料堆的最高點、最低點。
料堆的體積。
料堆的表面形狀（如是否存在傾斜、堆角、洞穴等）。
簡單比喻： 它就像一個非常快速的“激光掃描儀”，但使用的是看不見的微波，能夠瞬間對整個料面進行一次“3D拍照”，而不是像機械掃描那樣逐點測量。
二、3D雷達料位計的功能
基于其三維測量能力，3D雷達料位計提供了遠超傳統點位式料位計的功能：
三維表面測繪： 核心功能，實時生成料堆的3D形貌圖。
體積測量： 直接計算出料倉或料堆中物料的庫存體積，對于庫存管理至關重要。
平均料位、最高料位、最低料位監測： 提供全面的料位信息，而不僅僅是某一點的深度。
物料流量監測： 在進料或出料過程中，通過連續測量體積變化來計算流量。
偏析與洞穴檢測： 能夠識別出料堆表面因物料性質不同或卸料不暢導致的分布不均、中心空洞或側壁掛料等情況，對于安全生產和流程優化非常重要。
料位剖面與堆角計算： 分析物料的自然堆角，為優化堆取料操作提供數據。
三、3D雷達料位計的特點
真三維測量： 最大的特點，提供豐富的表面信息，而非單點數據。
高精度與高分辨率： 距離測量精度可達毫米級，點云密度高，能清晰還原料面細節。
無移動部件，免維護： 采用固態相控陣原理的天線，可靠性高，壽命長。
抗干擾能力強：
抗粉塵： 微波能夠穿透粉塵，在加料、攪拌等粉塵極大的工況下仍能穩定測量。
抗溫度、壓力變化： 性能不受過程溫度、壓力波動的影響（在儀表標稱范圍內）。
不受物料介電常數大幅影響： 相比其他電容式或導波雷達儀表，其對物料介電常數的變化不敏感。
智能分析與診斷： 內置強大的算法，能夠自動識別干擾、過濾噪聲，并提供設備狀態診斷信息。

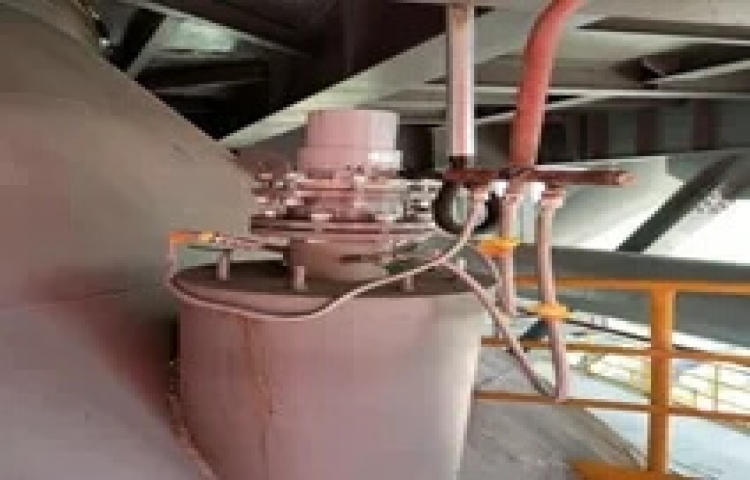

安裝簡單： 通常只需在倉頂開一個安裝口即可，無需復雜的機械掃描裝置。
局限性/缺點：
成本較高： 相比傳統雷達或超聲波料位計，初始投資成本更高。
對泡沫表面測量困難： 微波會穿透泡沫，導致測量結果可能是泡沫下的真實液面或固體表面，需要特殊處理。
軟件復雜性： 需要專業的軟件來配置和解讀三維數據。
四、3D雷達料位計的應用場所
3D雷達料位計特別適用于傳統測量方法無法勝任的復雜工況：
大型散料儲倉： 如水泥廠、火電廠的煤倉、粉煤灰倉，礦場的礦石倉等。用于精確庫存管理和防溢出。
存在嚴重“掛壁”或“架橋”的倉： 傳統單點測量會因掛壁而失準，3D雷達可以識別出中心空洞，避免誤報。
不對稱料堆或表面不平整的場合： 如露天堆場、攪拌站、垃圾倉等，需要了解真實料面形狀和體積。
過程工藝要求高的反應釜、緩沖倉： 需要監測物料表面分布以確保混合均勻性或控制卸料速度。
安全要求高的場合： 如檢測料堆是否存在偏析或洞穴，預防塌陷等安全事故。
需要精確計量和貿易結算的場所： 因其體積測量的高精度，可用于原料進出廠的計量。
3D雷達料位計 代表了物位測量技術的頂尖水平，它通過 FMCW雷達原理 和 多發多收天線技術，實現了對物料表面的三維掃描和建模。它不僅解決了傳統料位計在復雜工況下的測量難題，更重要的是提供了體積、形狀、分布等維度豐富的管理數據，是實現工業4.0、智能倉儲和數字化工廠的關鍵感知設備之一。
